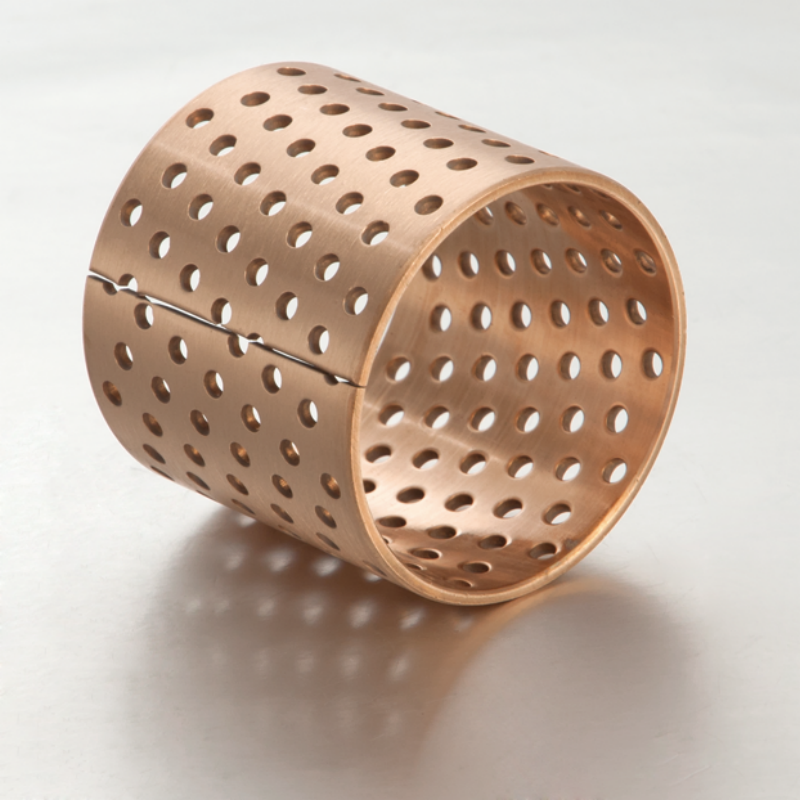

Втулка MQ-090/092 з бронзовим покриттям (серія FB)

Втулка MQ-090, обгорнута бронзою, з використанням олов'яного бронзового сплаву CuSn8P/CuSn6.5P як матеріалу, алмазні кишені на поверхні для зберігання мастила або графітового порошку, для швидкого створення мастильної плівки на початку руху та подальшого зменшення тертя під час запуску та роботи;
має добру міцність на втому та несучу здатність, корозійну стійкість, зносостійкість.
Широко використовується в сільськогосподарській техніці, лісовій техніці, будівельній техніці, будівельній техніці, наприклад, при високому навантаженні та низькій швидкості.
(також відомий як FB090 або B09)

Хімічний склад

Матеріал	З	Свинець	Сн
CuSn8	91,3%	8,5%	0,2%

Зверніться до стандарту DIN17662 ISO 4382-2: 1991; CW453K
Фактична пропорція складу може змінюватися в певному діапазоні.

Зв'яжіться з нами

деталі продукту

Характеристики застосування

1. Переваги легкої ваги та низької вартості, компактного застосування, легкого монтажу;

2. Масляні кишені зберігають олію або мастило, тому час нанесення олії збільшується більш ніж у 5 разів, ніж у звичайних мідних гільзах;

3. Надзвичайно висока несуча здатність, особливо підходить для валів із шорсткою поверхнею;

4. Висока тепловіддача, малий коефіцієнт розширення, стабільне використання, тривалий термін служби;

5. Відмінна зносостійкість з меншим тертям;

6. Хімічна стійкість.

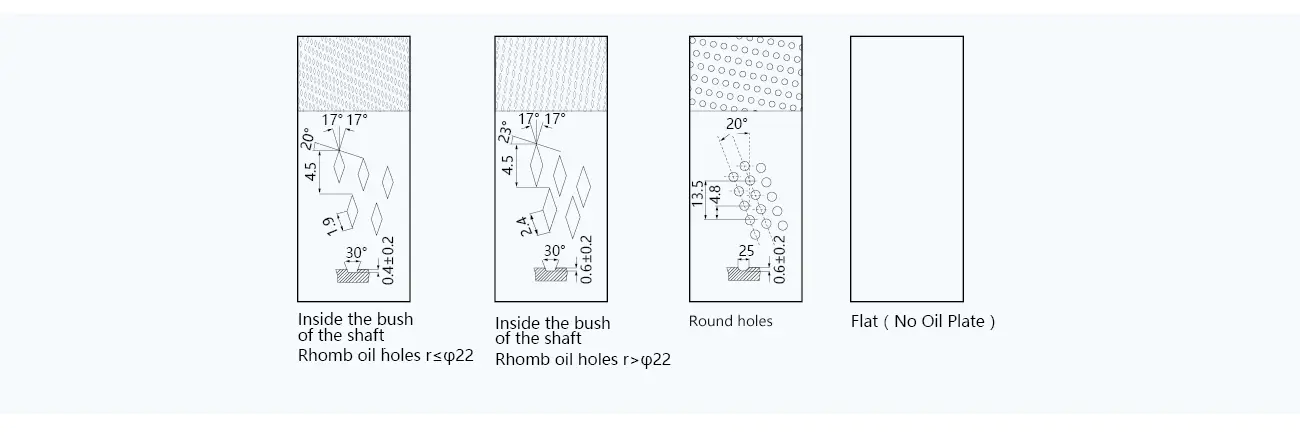

Структура матеріалу

Використовуйте бронзові смуги високої щільності для прокатки сферичних масляних кишень, щоб зменшити знос, подовжити термін використання, забезпечити хорошу антикорозійну та захисну функцію.

Компанія Jiashan Minqin Oilless Bearing Co., Ltd., китайський виробник бронзових втулок, заснована у травні 2007 року. Як професійний оптовий постачальник бронзових втулок, Minqin має високоточне обладнання, високий рівень управлінської команди та висококваліфіковану робочу силу, а також постійно вдосконалює виробничий процес та платформу управління вдосконаленням, суворо дотримуючись глобальної системи сертифікації якості, щоб зробити все можливе для галузі та забезпечити якісну продукцію бронзових втулок MQ-090 MQ-092.

Стандартний допуск для втулок серії MQ-090/092 (згідно з DIN 1494/ISO3547)

Стандартний діаметр.	Розмір ODS	Отвір корпусу (H7)	Розмір ID після монтажу (H9)	Відповідний діаметр вала (від f7 до f8)
10~18	+0,065 +0,030	+0,018 0	+0,046 0	- 0,016 - 0,043
18~30	+0,075 +0,035	+0,021 0	+0,052 0	- 0,020 - 0,020
30~50	+0,085 +0,045	+0,025 0	+0,062 0	- 0,025 - 0,064
50~80	+0,100 +0,055	+0,030 0	+0,074 0	- 0,030 - 0,076
80~120	+0,120 +0,070	+0,035 0	+0,087 0	- 0,036 - 0,090
120~180	+0,170 +0,100	+0,400 0	+0,100 0	- 0,043 - 0,106
180~250	+0,210 +0,130	+0,046 0	+0,115 0	- 0,050 - 0,122
250~315	+0,260 +0,170	+0,052 0	+0,130 0	- 0,056 - 0,137

Технічні дані

Макс. завантаження	Статичний	120 Н/мм²
Макс. завантаження	Динамічне навантаження	40 Н/мм²
Макс. ліміт PV	Змащення консистентним мастилом	2,8 Н/мм²·м/с
Макс. швидкість	Змащення консистентним мастилом	2,5 м/с
Зіставте вісь	Твердість	≥50HRC
Зіставте вісь	Шорсткість	День=0,4~1,0
Коефіцієнт тертя		0,05~0,25
Міцність на розтяг		470 Н/мм²
Межа плинності		280 Н/мм²
Твердість		100~120 ГБ
Щільність		8,8 г/см³
Діапазон температур		-100℃~+200℃
Теплопровідність		58 Вт(м·к)﹣¹
Коефіцієнт теплового розширення		18,5×10⁻⁶·K⁻¹
